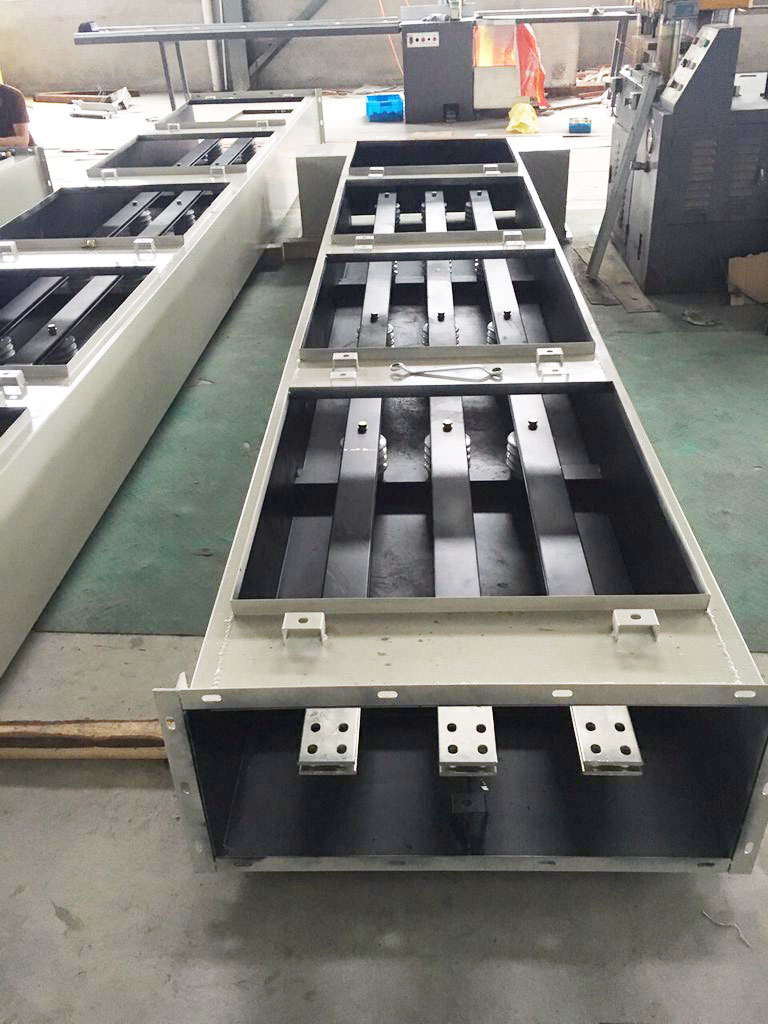

10KV高压共箱封闭母线槽

高压共箱封闭母线槽

  高压共箱封闭母线槽介绍及用途:
  该系列封闭母线槽具有优良的抗短路性能,由于具有铝(或弱磁钢板)外壳的保护,能够有效地减弱涡流或环流引起的结构发热,降低封闭母线外壳温度,减小电能损耗,提高载流量,减轻电动力。该系列封闭母线槽结构先进,安装维修孔可任意设置于封闭母线的上部或下部,对于大电流户内封闭母线在壳体的两侧及下部设有通风百页窗,来加强散热,降低温升。 采用双重绝缘及壳体多点连接接地,使维护工作量明显减小,安全性能得到显著提高。

  高压共箱封闭母线槽的特点:
  该系列封闭母线槽采用波纹管伸缩节,安装简单,可实现水平、垂直方向两个自由度的调节,不仅能满足不同温降及热胀冷缩引起的伸缩要求,还可以对由于基础沉降所引起的误差进行补偿,解决了传统滑板式伸缩装置的防护等级差,安装麻烦,运行不可靠的缺点。
  为了解决变压器、发电机及配电柜运行时产生的震动对封闭母线的负面影响,在其与封闭母线连接外采用软连接或铜编织带,外壳之间加入橡胶垫来减小震动;对于封闭母线槽本体,在系统中加装减震器,对瓷平和导电排实现弹性支持,较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。封闭母线槽的热传递主要靠热辐射,为了很好的利用热辐射,在封闭母线外表面喷涂浅灰色油漆来减少对可见光的吸收;在封闭母线内表面喷涂黑色油漆来加强内部热量对外壳的辐射,同时防止电晕。为了避免冬天户外、户内温度变化产生的偶然凝露现象,在穿墙处设置穿墙套管,使户外与户内封闭母线完全隔离;垂直安装时,法兰在内,水平安装时,法兰在外。
  为了提高封闭母线槽的允许运行温升,防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀,降低接触电阻,封闭母线电流大于或等于3000A接头全部采用镀银处理,使其接头允许温升提高到65K,大大高于正常工作时温升。为了使封闭母线槽的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为35~135Hz),并使作用于母线上的电动力减小,合理地确定绝缘子间的跨距,选择绝缘子的型号、规格及强度等级。
  为了对可拆接头进行温度监视,在变压器、发电机及配电柜与封闭母线的连接出口处设置密封式观察窗,通过示温贴片或远红外线测温装置来直接测量温度,监视母线系统的运行情况。

  高压共箱封闭母线槽技术参数:
  1) 绝缘电阻:每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表)。
  2) 介电强度:每一段封闭母线出厂前均经受1分钟工频干试耐压试验。
  工频耐压及雷电冲击耐压数值,符合国家标准。
  3) 接地系统:符合IEC364-5-54对接地系统的要求。
  4) 防护等级:户内型:IP40;户外型:IP43、IP55。
  5) 负载性能:在额定电流下,外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
